HHO magnetico toroidal








CLICK en imagenes para ampliar

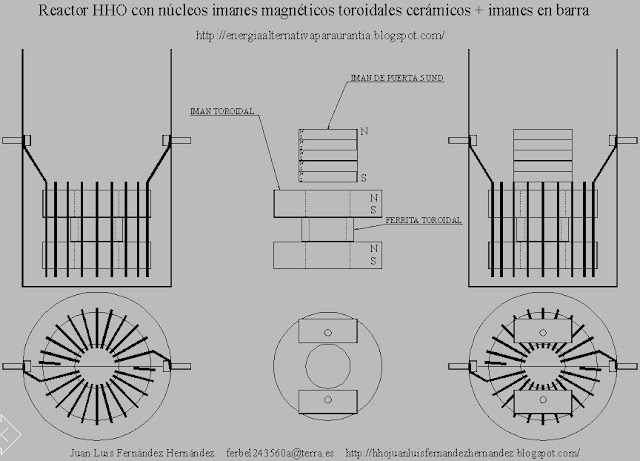

Conjunto de tres videos donde se describe el funcionamiento de un pequeño prototipo de reactor hho conformado, a base de dos imanes toroidales cerámicos (tipo altavoces) y diez imanes montados en barra del (tipo puerta) y un, separador toroidal de ferrita entre ambos imanes toroidales.

Los electrodos son de hilo de alambre de acero inoxidable de 1mm diámetro enrollados sobre los dos imanes toroidales como, si fuese una especie de transformador toroidal con un primario y un secundario de las mismas espiras no tocándose entre ellas y dejando un extremo libre en los núcleos y solamente conectando el otro extremo a las bornas correspondientes, cuando se tengan hechos los planos se pondrá un enlace a estos para que os hagáis una ligera idea de cómo esta conformado.

El principio es el de forzar por la atracción de polos de diferente signo la separación de la molécula de agua ya que, en la zona de media de los núcleos existe una especie de vacío propiciado magnéticamente que hace posible la producción de mas cantidad de gas hho, parecido a hacerle el vacío a un reactor con una bomba de vacío, solo que en este caso es magnéticamente, con el tiempo cuando se tenga una explicación mas detallada del sistema y que se comprenda mejor que esto se pondrá.

Hay que decir también que este tipo de reactor ira provisto además de su salida al arrestallamas, de un sistema con válvula antirretorno conectando su conducto al mismo arrestallamas a una, zona aproximada de dos tercios del nivel de agua del mismo, para que cuando dicho reactor se enfríe no succioné agua del arrestallamas por la zona de salida de gas si no por este tubo, la ventaja de este sistema es que al ser el reactor tan pequeño se ira abasteciendo del agua del arretallamas, el cual tiene un tapón estanco de llenado para reponer el agua consumida.

Estas pruebas de estos dos primeros videos se han realizado sin generador de pulso.

El tercer vídeo será ya en el vehículo aun no hay vídeo paciencia.......YA HAY.

Un saludo desde aquí a todos los que ayudáis a que siga activo el blog principal de Energía alternativa para Urantia, el conocimiento tan solo se posee si se comparte

-----
Correo de explicación a la atención de "Alexis" desde el principio del mismo .


Alexis J. Vargas S.
18 dic (hace 5 días) 2012

para ferbel243560a
amigo quisiera si puedes mandarme las fotos del armado del generador
de hho con los toroidales estoy buscando alternativas eficaces y de
bajo consumo de amperios, tengo los diagramas del blog pero ha
detalles que generan dudas para armar el prototipo
cuando hablas de imanes toroidales de cerámica, estos se pueden
conseguí reciclados, podrías enviar las medidas de los toroidales, y
la forma como van montados los imanes planos de puerta con los
toroidales y el bobinado en el blog dice que cuando estén los
diagramas publicarían el link pero no se si aparece, te agradezco tu
ayuda gracias
------
Hola, a que enlace te refieres, necesitamos nos pases los enlaces, sean de you tube o http web, tenemos gran cantidad de blog e información, no se si te refieres al reactor hho de imanes, pero cual de ellos..

Saludos
----
http://hhojuanluisfernandezhernandez.blogspot.com/2009/06/hho-magnetico-toroidal.html
amigo disculpa mi ignorancia este es el link del explorador en el que
veo el blog.
allí están los vídeos y prototipos
esta es la imagen que
 veo
https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjRfdisilh0GH3rn_kNGVTAJJVqoQu_XXDzBtNw8MwektZ1z4pzenHPTSlWH_DaXL1NgTImI-eQ4mqnk9sk09mZkYwQSBiJ_pdHeZ_clks-gIdcnSl2-YvcgfqjLjGmLDEstFVHP0hjh94/s1600-h/hhomagneticotoroidal1.jpg.jpeg
https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj1s9Kt2QT6S1lLWXsn0n2Jha7OXxZ9Hicg838soDP__yWtOh4XrpQ3pHICXTB7mRQEml5wuCJfxhUe-4zsLLbhyqRD2U1oKHHiMyL8V-yMxId1Hukc6SQJyUFD5IaJ4f3Nt-V059_Kudc/s1600-h/hhomagneticotoroidal2.jpg.jpeg
https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhv-eukE6P0vAQS60RhaAcOeXVLNBTO4DzE__d_AiHtz_-_Zwr2k77o5cfxEYVslHctUOCV24F6MNmXQ9PqRuYCo_xnV-jRmdwQPtDvyC1agj1jTP3ckFjSXiu4Pngkxic3ijx4M75gJ5A/s1600-h/hhomagneticotoroidal3.jpg.jpeg

a partir de aquí, quiero si se puede, o si puedes compartir la
información los toroidales como los consigo, alli hablan de imanes
toroidales, quisiera si tienes el ensamblaje paso a paso. como se
alimenta y que materiales  necesito, el alambre de inox lo tengo de un
trabajo que hice.

soy novato en esto. si tienes bibliografia estoy leyendo algunas cosas
pero lo que consigo es complicado, aca en mi pais hay muchos problemas
para comprar ese tipo de materiales, y de electrónica ya que en la
provincia no llega casi nada. solo cosas muy básicas, y hay
restricciones para comprar fuera.y lo que llega es costoso.

en resumen
ensamblaje de la celda
alimentación y rectificación
materiales necesarios
-------

Hola Alexis,

Te voy a explicar detalladamente que necesitas y como conseguirlo, para que prepares tu primer prototipo funcionando.

Lee todo el correo antes de pinchar en algún enlace, es primordial para que la información se grabe en tu cabeza y vallamos a lo que vamos, jeje

Partiendo de que donde estas es imposible de conseguir materiales nuevos, tienes que usar lo que tengas a mano.

También te digo que mientras mas viejo sea el vehículo mejor te funcionara, si es un vehículo atmosférico sin sensores electrónicos de consumo, mayor rendimiento sacaras, ve el blog este,

http://hhoenseatpanda.blogspot.com.es/

en el cual se monto otro tipo de prototipo, Dos electrodos de espiral, que no se ven pues van dentro del reactor, estos electrodos se separaron con una rejilla hecha de cuerda cordel de la ropa de tender, pues en esos momentos de fabricar un prototipo en un lugar sin materiales usas lo que tienes a mano, así que a darle a la cabeza, en los sitios o regiones donde tu estas, la creatividad es la que mejor funciona, ten presente que todo lo que yo se te lo enseñare siempre que pueda, lo mismo tu, si tienes ideas pásalas.

Y ahora vamos al enfoque de lo que tienes en mente fabricar y usar, jeje

Materiales:

Dos imanes de altavoz (parlantes como se dice en otros lugares) tipo coche o vehículo  de los que son toroidales, para extraerlos lo mejor es sujetar el altavoz por su carcasa y meterle o apuntarle un cutex o cuchillo entre la armadura de hierro y el imán  dando un golpe seco sobre el cuchillo para despegar el imán de la armadura, debes hacer esta operación en las dos armaduras del imán. El toroide magnético es una especie de donut cuadrangular.

Usa altavoces viejos, para practicar, los imanes tienen que ser los dos iguales, usa gafas de protección y guantes, ya que algunas veces pueden saltar lascas imprevistas.

Diez imanes de puerta, son imanes  cerámicos iguales en material a los de los toroides, necesitas dos grupos de cinco unidades, van colocados como se indican en el dibujo, cuando encuentre las fotos te las mando, exactamente van colocados encima del alambre de acero inoxidable que va enrollado en configuración media luna por encima de los dos imanes toroidales, recuerda esto, cuando bobines con el alambre los imanes tienes que imaginarte que son secciones de media luna, bobinas enhebrando una media luna y después la otra, tienes que usar el mismo largo en centímetros en las dos medias lunas o las mismas números espiras o  vueltas.

Es a una sola capa, el primer extremo de cada electrodo se queda suelto agarrado al iman y el otro va a la borna de uno de los polos positivo o negativo, mas adelante en otro correo te explicare esto si no lo comprendes, fijate bien los dibujos para comprendes lo leido.

Ojo a esto, las espiras no se pueden tocar unas a otras, en la parte interior del imán toroidal o diámetro interior debes colocar unos separadores de plástico, pueden ser trozos de aistante de cables, o también puedes separas estas zonas una ves bobinados los imanes, con cuidado con un destornillador, se hicieron dos prototipos uno con los alambres tocando en su interior y otro separados, funcionado mejor este ultimo, el anterior también funcionaba, peo se caldeaba mas.  Otra cosa, dos dos tramos de alambre son los dos electrodos, estos no se deben tocar entre si, pues cortocircuitarias el reactor hho, no produciendo hho y consumiendo sin producir.

La ferrita toroidal interna, que separa los dos imanes toroidales, es un toroide de polvo de hierro o ferrita, encapsulado si es de polvo, o color imanes si es de ferrita, vamos a partir de que no lo puedes conseguir hay, así que lo tendrás que sacar de una fuente de alimentación vieja de ordenador o pc, seguro que alguien tiene una estropeada que guardo y no tiro, son toroides forma de donnut que se encuentran en la placa de estas fuentes,  están bobinados, debes desenbobinarlos y usar el que mejor te cuadre de diámetro para separar los imanes.

Me tengo que ir luego seguimos

Saludos
-------
Hola otra vez,

Seguimos con la explicación donde lo dejamos....

( están bobinados, debes desenbobinarlos y usar el que mejor te cuadre de diámetro para separar los imanes.

Me tengo que ir luego seguimos

Saludos)

Referente otra vez a los imanes de puerta, esto son los que se usan en las puertas de armarios o roperos, etc, van metidos en una capsula de plástico  que se suele atornillar al mueble y en la puerta va una plaquita de chapa, que cuando cierras esta puerta, ella se pega en el imán de la capsula  La capsula se compone del imán y de dos chapas o placas que van pegadas magneticamente en los polos norte y sur del imán  ellas lo que hacen es junto con la chapa de la puerta, cerrar los polos sobre el imán dando así mucha mas fuerza de atracción que si se pegase sobre un solo polo, la capsula donde va el imán tienes que desarmarla  y extraer el susodicho imán.  Así que bien, o las compras en una ferretería  o te estoy viendo desarmar un montón de ellas viejas de varios muebles, jeje. Te aconsejo mejor que las compres, solo tienes que usar los imanes.

El recipiente del reactor, debe ser de un material plástico que no sea pet, puede ser un taper que aguante temperatura, el prototipo del vídeo va montado en una especie de biberón de solo agua para críos  en concreto en uno ya un poco gastado de mi hijo, puedes usar cualquier recipiente plástico por ejemplo PP normalmente viene marcado en el interior de las flechas de reciclaje y que te aguante cerca de 100ºC o mas, te aconsejo que tenga por lo menos la misma altura que ocupan los imanes pero por encima de estos, pues el prototipo del vídeo generaba mas de la cuenta y vaciaba el reactor de ionizante por lo que había que ajustar muy bien el generador de pulso, para funcionar en un régimen que siempre quedase agua por encima de los electrodos.

Tu en principio no vas a usar generador de pulso, si no una resistencia ficticia hecha con una bombilla de faro como la del enlace del HHO en seat panda, este sistema va bastante bien y no caldea el reactor, cuando ya sepas mas de la materia y hayas hecho las primeras pruebas, te explicare como hacer el generador de pulso, ten paciencia...

Referente las bornas de conexión a corriente, estas son con tornillos de acero inoxidable, necesariamente debes usar tornillos de estos, te aconsejo que pruebes si son de acero inoxidable cuando los compres, viendo si se le pega un imán  si no pega o pega poquísimo no aguantando el tornillo al imán o viceversa, estos serán realmente de acero inoxidable, lo mismo te digo con el alambre, así que esta es una de las primeras pruebas que debes hacer y la mas importante.

Hay una opción de usar tornillos de acero normal, pero una vez que los tengas montados dentro del reactor hho debes echarles algún tipo de silicona para que el agua con sosa no te ataque el tornillo de acero normal o cincado.

Varias formas de sujetar las bonas de tornillos y estancamiento de ellos, son:

Al recipiente le practicas taladros un par de milímetros mas de diámetro que el diámetro del tornillo, por ejemplo si el tornillo, es de 6mm taladros de 8mm, te recuerdo también que necesitaras arandelas de acero inoxidable, si no las tuvieses usarías de plástico que aguante por ejemplo nilon o teflon y sino las que uses de acero en el interior del reactor las untas también de silicona.

Como se agarran los extremos del alambre a cada borna? - coges el tornillo cabeza hacia dentro del reactor debe quedar, relias el alambre sobre el tornillo, máximo dos vueltas y retuerces un poco, colocas tuerca hasta el fondo, aprisionando alambre sobre cabeza del tornillo, colocas arandela, metes el tornillo desde el interior por el agujero de 8 , el recipiente previamente lo as lijado en la parte interior y exterior algo mas de lo que te ocupe la arandela, le hechas algún tipo de resina exposidiaca dos componentes araldit u otro pantex, etc, por la parte de fuera, que entre, entre los 8 mm y los 6mm del tornillo y un poco desde dentro también,  colocas la arandela exterior, esta ya no hace falta que sea de acero inoxidable o plástico  metes otra tuerca y aprietas todo, sujetando el tornillo por la cabeza interior y apretando tuerca exterior, el pegamento debe haber salido mas allá de la arandela exterior, un par de mm basta, sin tocar nada dejas que fragüe el pegamento, no uses uno muy rápido, pues no te dará tiempo.

Hay otra opción que funciona bien y es usar caucho vulcanizante, osea cinta de caucho vulcanizante 3M u otra, esta se coloca una tira reliada en la parte interior de la borna y otro trozo en la parte exterior, después se coloca la segunda arandela se aprieta la tuerca correspondiente, ciñendo así el caucho entre las dos caras del recipiente, este es el mejor sistema que he usado, pero es necesario usar tornillos de acero inoxidable y arandelas interiores inoxidables también o de plástico,  el reactor hho del panda lleva este sistema, en su caso la tapa es de plástico y el recipiente de vidrio,

https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj7dVkhV2AY2Fp6cl0Ca2rblm3DCgmJnptofzEJzoHQIxpq0WEgj50swsjDigyjeXrlZpMGOCHE8RwNle_vwcwxQYl8q4r6Dq5Olxpvn5BYq_9a5xb1GI5UDHaIb0hkGBcpI9Y4UscnnYqJ/s1600/Imagen002.jpg

La cinta autovulcanizante, la puedes encontrar en almacenes de electricidad o alguna ferretería  es la cinta de caucho que se usa para empalmar los cables o mangueras en los pozos de sondeo para las bombas, el que monte bombas de sondeo o haga empalmes estancos a la intemperie tendrá, Se probo usar teflon pero no funciono igual,

La cabeza del tornillo la debes dejar en el interior por seguridad, por lo que no te aconsejo que uses espárragos o trozos, la explicación es, si se te aflojara una tuerca en el interior por vibración, provocaría una posible chispa que implosonaria el hho del reactor reventando este, así que mucho ojo, con las explicaciones de seguridad, la cabeza del tornillo por dentro nunca se te aflojara, otra cosa debes meter algún tipo de aislante en el alambre desde el tornillo borna hasta la llegada a la base superior del primer imán de toroide donde empiezan las espiras  esto se hace para que la generación sea en la zona de imanes y no entre dos trocitos de alambre que quedan paralelos sin nada por medio, es una forma de que el consumo de energía se encuentre donde debe sin perdidas aisladas y debilitamientos del material donde no debe, ten todo esto en cuenta.

Bueno creo que lo dejamos por ahora aquí, lo proseguiremos según vallas comprendiendo todo,

Estamos en contacto, te enviare en otro correo toda esta explicación en un archivo word, contéstame si te llego todo, incluida esta segunda parte...

Nota: si se usa cinta autovulcanizante, no se lijara el recipiente.

Saludos
Atentamente.
Juan Luis Fernández Hernández
